近段时间有很多壶友和一些制壶朋友在探讨一些关于朱泥紫砂壶的问题，大家都有很多的困惑。朱泥和红泥的外观都一样是红色的，那么这又该怎样来区别呢？什么是朱泥紫砂壶。朱泥紫砂壶不皱就是假的朱泥吗？这些问题困惑着很多壶友和爱好紫砂艺术的朋友们。以前也有很多人，给出很多不一样的想法。就是因为这些信息多了，所以紫砂爱好者就更家迷茫了，那么到底该相信哪一种说法呢，下面小编就来给大家讲述讲述:
第一 朱泥和红泥之间的区别
红泥与朱泥的收缩比是不一样的，这个相信很多壶友也知道。普通的红泥收缩比在14%左右，但是朱泥普遍都是高于红泥的收缩比，朱泥的收缩比在30%，下面小编就来给大家细说一下红泥与朱泥
红泥
红泥矿氧化铁含量较高，优者光洁明亮，橙中略见红光，劣者杂乱阴霾，俗不可耐。红泥原矿坚硬似石，窑温略低，较适制作小件茗器，可爱灵动，深得世人喜爱。窑温:约1100℃。收缩比:约14%。矿产地:江苏宜兴黄龙山西。泥性:烧成温度偏低，收缩比稍大，干、湿度控制较难，石英、云母含量较丰。难度:窑温敏感，窑温不足，呈枯黄橙色水色不彰。稍高，则收缩大、变型、塌陷、铁质溶点较易产生。烧足，呈光洁明亮红中略见橙色。特点:热淋变色率较大，红泥原矿愈用愈红。泡养一段时日，令人刮目相看，判若二物，呈现"包浆"之美。冲茗特性:逼热高，迅速果决毫无矫饰，泡茶老手之最爱，茶汤明快大方，善恶分明。

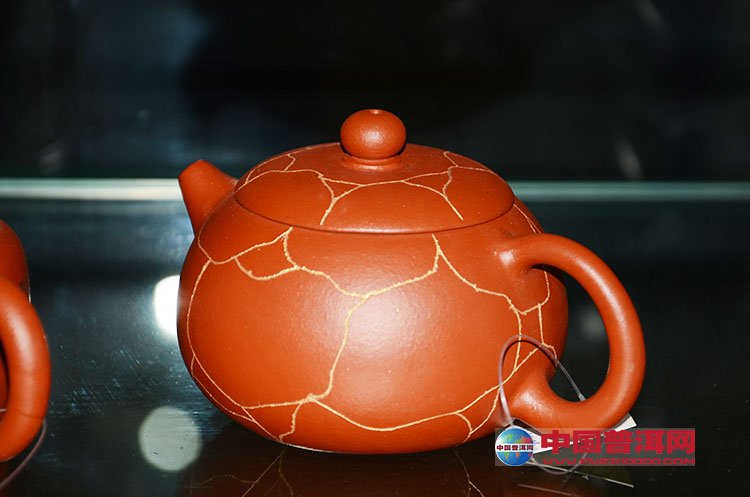

朱泥
朱泥是属于红泥，但并不完全等于红泥，朱泥是红泥中的精品。朱泥拥有红泥的一些特性，但是朱泥因收缩比的原因比红泥娇贵许多。他俩的关系是被包含和包含的关系。朱泥矿明显减少，但有一原则不变--只要有红泥，朱泥则不灭。
二、红泥与朱泥的制壶成型难度的不同
红泥：大品，中品，小品紫砂壶都能制作，红泥紫砂壶成型工艺相对较简单
朱泥：泥性的不同，在预热烘干、高温、冷却这一烧制过程中，朱泥和紫砂红泥在任何一阶段中的处理方式都有所不同。首先，烧制温度不同，朱泥1000--1040度，紫砂红泥1100--1200度;其次，预热烘干时间必须比紫砂红泥长，因为朱泥的密度高、气孔小水分不易散发，只能用时间克服这个问题;甚至在高温带，时间也要拉长并缓慢升温，因为朱泥在烧成结晶过程中比较活跃，特别在最高温时特别剧烈，这是高结晶度泥质的特性;第三，朱泥的冷却过程也必须十分缓慢，否则极易炸裂。朱泥壶从泥料制作到烧制成型，成品率大约只有60%左右，这就是连许多制壶名家及成型老手也不愿多做朱泥壶的原因。
三、红泥与朱泥的质感，手感给人感触的不同
红泥：红泥柔相对温润，红中稍带一点橙色
朱泥：朱泥红略带橘光，细腻鲜明质感也是极佳
四、紫砂界一直流传的"无皱不成朱"
无朱不皱，这个观点是在紫砂界一直有流传的，但是这个说法也是纯在不完全性的。因为朱泥的收缩比大，柴烧窑温度不均匀，朱泥壶在烧成后壶体表面产生出或多或少的皱折，这些皱折在经久使用后，又只能看到而手却感觉不到，所以在玩壶高手中有"无皱不成朱"的说法。大家在看过一些历代传流的作品，就很容易发现。"无皱不成朱"的关键问题在于选矿和炼制的方法上，只要矿选好，炼制方法相对得当的话，制壶者对朱泥泥性的把握，就不一定会出现"无皱不成朱"的现象。这就是我们常说的“事无绝对”
五、朱泥色泽红艳
矿源的不同，矿层的不同，泥料的陈腐时间的长短，窑温的不同，朱泥壶的成品颜色就会有所不同。有的朱泥紫砂壶偏红，经过泡养后会逐渐会变得红润。还有一些红中泛黄，但是泛黄的程度会有所不一样。
六、朱泥适合泡什么品种的茶
朱泥壶嘴小、盖严，壶的内壁较粗糙，能有效地防止香气过早散失。长久使用的朱泥壶，内 壁挂上一层棕红色茶锈，使用时间越长，茶锈积在内壁上越多，故冲泡茶叶后茶汤越加醇郁芳馨。长期使用的朱泥壶，即使不放茶，只倒入开水，仍茶香诱人，这是 一般茶具所做不到的。正因其如此特性，朱泥的冲茗品质向来都是扬香力特高、轻快而俐落，茶汤紧结柔滑，回甘强、回韵悠长。力特高、轻快而俐落，茶汤紧结柔滑，回甘强、回韵悠长，属性十分特殊，最适合冲泡台湾高山茶，及福建铁观音、乌龙茶等轻发酵重香气之佳茗。
用优质朱泥紫砂壶泡茶，热茶水往上一淋云蒸霞蔚。壶的表面立马枣红一般红透，熟透。这时的朱泥紫砂壶就像嘴了的少女一般，妩媚动人。
(责任编辑：茶小仙)
