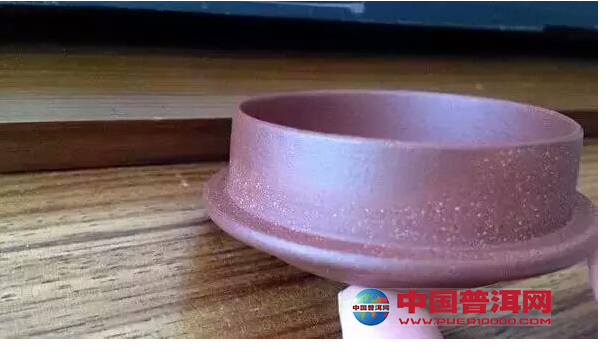

但是有壶友们问过相似的问题，买了好几把壶，都是壶身很光滑，但是在到接近壶口的位置有圈或多或少的划痕，能看到明显的颗粒感爆出，另外摸起来也有点毛，这是怎么回事情？也太巧合了吧？
做壶的时候刻意的把壶盖做的比壶身的口子大一点，烧制后加金刚砂在壶口和壶盖接触面上打磨，一直打磨到盖子和壶口吻合，这样就叫做整口。
为什么要整口呢？紫砂在烧制时是收缩的，即使是用同一种泥料做的壶，盖子与壶口的收缩也会不同。
收缩程度＝收缩率Ｘ收缩基数，虽然收缩系数相同，但收缩基数，也即收缩体的长度与厚度却不同，所以做生坯时，就要根据比例制作盖子和盖口。
掌握收缩率，必须对泥料进行研究，但实际上壶艺人不研究泥料，只能根据经验修正。而每一种泥料收缩率都有所不同，所以即使是技艺高超的壶艺人，遇到一种新的泥料，也会出问题。补救方法，就是整口。
整口，就是壶基本烧熟定型后（基本完成收缩），再通过打磨的方法磨平口沿、磨掉盖子子口多余的部分，然后抹上泥，封闭磨开的气孔，再次烧制，这样，做出来的壶就口盖严谨了。
当然，即使经过整口，对做壶技艺也有要求：
１、盖子不能太大，不然整口时需要磨掉的部分太多，太费力，没有人愿意给你整口（整口，一般都是外送给专门整口的师傅做）；
２、壶盖一定要稍微大于壶口，如果生坯时盖子大小正好，或者还小，那就没救了，烧成后口盖会更宽。
以前，壶都是在龙窑烧，龙窑可控性极低，所以每烧制一次就增加一次风险（窑是不承担烧制风险的），所以壶一般都是烧制一遍。
这样，口盖严谨就绝对是水平了，因为这不仅是做工方面，更能反映壶艺人对泥料的研究范围和熟悉程度。
但研究泥料的壶艺人毕竟凤毛麟角，所以老壶一般都不会口盖严谨。
现在，一般是推板窑和电窑，可控性大大增加（特别是电窑），有整口的补救措施，所以做壶时就可以不必那么费心了，就更不用研究泥料熟悉泥性了。
熟悉了一种泥料，照葫芦画瓢就完全可以，所以壶艺人也不愿意总换泥料，不然，就一定会出问题。
所谓的“一次烧成”，是指在干燥坯体的壶口上，敷一层石英砂粉后再加置壶盖，进窑一次烧制为成品。
一次烧成的成品，口和盖一般难以做到完全“吻合（壶盖在壶口里紧密而不哐当）”和“通转（壶盖在壶口里可以旋转不滞）”。
用金刚砂打磨壶口与壶盖的结合处称作“整口”。整口，就是壶基本烧熟定型后（基本完成收缩），再通过打磨的方法磨平口沿、磨掉盖子子口多余的部分，然后抹上泥，封闭磨开的气孔，再次烧制，这样，做出来的壶就口盖严谨了。整口后，壶盖可通转了，但口盖结合处的表面则被破坏，茶垢淤积就会形成“黑道”。
所谓“二次烧成”，是指在一次烧制出窑后，整口、除去火疵，再用制壶的泥擦抹在打磨产生的“破皮”处，然后再次进窑烧制。因破皮经擦抹会形成新的结晶，烧成后这些瑕疵将看不见，而壶也趋于完美。
整口，就是物理打磨，和磨刀的原理一样。首先，把绿色的金刚砂和水后抹在正口钢圈上。
然后把壶和盖子用力按住使劲磨。
这个地方，得用手钻或钢锉。生坯收缩多多少少都会变形，干燥收缩变形多，生坯烧制前就要整下口（主要是壶口内圈）。烧制后如果还需整口，工作量就小得多（因为烧制后坯体强度就提高很多，硬度大，难磨）。
方器整口机器不同，工作量大些，但原理一样。
所以您能看到整口那个部位划痕明显，这边插一句话，古时候人是没有打磨机的，所以不经过整口（市场上很多仿老的壶看壶口盖就能基本判断真假了）。
可能有壶友们会说，那这样子说来，所有壶都要经过整口，那是不是所有的壶，都会有这样的痕迹？问得好。
就我个人经验来说，首先看泥料，像普通紫泥或者段泥，颗粒较粗的话，整口后的痕迹是相对比较明显的，
第二点，也是最重要的一点，就是做壶人对泥性的掌控。我曾经见过一位师傅，烧出来第一遍的壶基本不用整口，稍微拿沙皮纸砂一下，整个壶盖就可以通转了！这说明什么，说明人家一来做壶的时候，口盖的尺寸已经卡到非常轻微的误差了，而来，他对这个泥料泥性掌控的好，简而言之三个字：牛十三！
学习永无止境 知识绝没定论
努力化繁为简 争取去伪存真
抛砖只为引玉 说理才能服人
笑对谩骂匿名 赐教不吝登门
真相蕴含道理 谎言暴露邪心
不惧现实面对 争议请附身份
(责任编辑：admin)
