紫砂泥料：颗粒的认识
提到紫砂泥人们第一反映便是对砂的想像，因为紫砂泥的特殊性会引起很多人的好奇心，就因为有了泥与砂的组合紫砂壶才会有了今天的发展，平时看到的紫砂壶壶身颗粒有大有小，不少壶友便会去研究它，为满足大家的好奇心，下文会详细解释解紫砂颗粒的特征对成品壶的影响。
紫砂壶在制作的过程中，坯料颗粒大小根据品种而定，常用的是16目(目为直径单位，指每平方厘米上小孔的个数)、24目、32目、40目、60目、80目、100目，如有特殊要求，应该还可以增加其他目数的。坯料颗粒越细，则可塑性提高，壶的机械强度增加;坯料颗粒粗，则可塑性降低，在烧制过程中不容易变形，稳定性提高，收缩率减小。目前做壶的泥料常用的是40目和60目的，其他目数的泥，有人也会用来做壶，80、100目的泥料经常会被用来做泥绘，装饰壶用，16、24和32目的料，对工具的损伤大(有点像生活中的磨刀石)，而且在制作过程中，走刀时，刀口一般不会划断砂粒，使得砂因外力的作用而从泥中脱落，我们称为“跳砂”。泥料的收缩大，砂的收缩小，在烧窑过程中，泥很容易把砂挤出来，也是跳砂的一种，在壶表刻字或画时，也会形成跳砂。这样几种情况，就造成了线条上有缺口，平面上有凹坑，也就是所谓的瑕疵。这种情况在壶口和壶盖的边缘经常会有的。

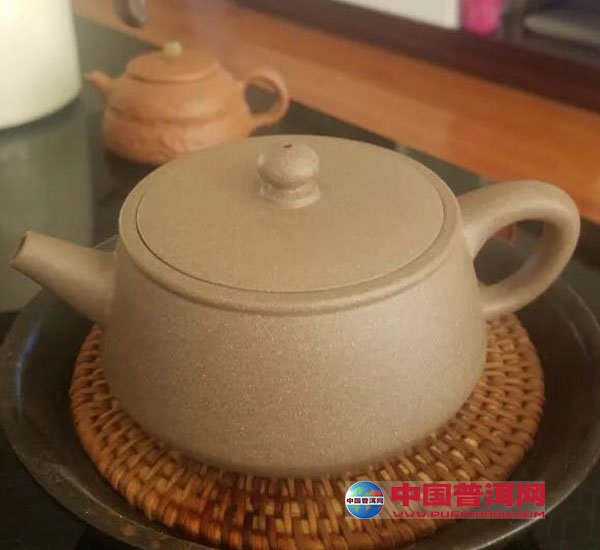

在烧成过程中，颗粒细，则收缩大，烧成温度降低，容易变形。烧成后壶表的金属光泽感强。而粗颗粒在烧成过程中，收缩小，烧成温度提高，不容易变形，成品率提高。目前，对于同一种泥料，大部分人认为40目的泥料做壶，成品率最高，这也是大部分人经常用40目的泥料的主要原因。紫砂的颗粒对壶的整体视觉效果影响也比较大，在泥料中加入熟颗粒(泥料素烧至600--800°，再磨成粉末，筛选出的所需要的颗粒)，变形程度就更小，收缩小，成品率提高，在壶表形成梨皮效果，有一定的观赏性，肌理效果明显加强。如果泥料中加入生颗粒(没经过素烧的)，则收缩大，烧成后表面光滑，颗粒隐在表面，容易形成莹润感，手感佳，玉质感强烈。
紫砂泥的颗粒品种很多，有原矿中本来就有的，有人为添加的，每一种颗粒对烧成后壶的颜色效果反映不同，各有特色。颗粒烧成前是一种颜色，烧成后是另外一种颜色，和不同的泥料结合，色泽又各不相同。我们一般是紫泥中加紫泥素烧的砂，段泥中加段泥砂，朱泥中加朱泥砂等等。
因为紫砂颗料有这些特征，故在紫砂壶上的一些装饰手法便会运用到它的这些特殊，比如铺砂，就是在已成型的壶的表面嵌上其他泥料不同颜色的砂的颗粒，还有调砂手法的运用，加入砂颗粒可以提升朱泥等的成型率。紫砂颗粒也促使了紫砂壶有多种不同的视觉变化!
(责任编辑：润生)
