紫泥类
天青泥：其质细腻呈青蓝色，产于清代中期，现已失传。原产大水潭矿，现在矿上已变成水潭，根本无法采料。而对于天青的颜色一直存在争议，一说为矿砂颜色，一说为烧成后成品颜色，但所谓天青泥未有存世样品，故只能成为一种传说，市场上所谓天青，都为后备。
青灰泥：藏青灰泥，为明末清初广为流传之泥料；近年来开采量少，故成品甚稀；呈深紫灰色调，因满布颗粒，触感特殊，玩家喜呼“鲨鱼皮”，是甚为难觅之特优级泥矿。 泥性：泥性疏松不结，含铁量高，张力特大，不易变型、塌陷，惟黏性不足。难度：易现氧化铁熔点，石灰、跳砂，杂质较多挑泥须严格谨慎，烧窑温度特高。 特点：双气孔结构明显，空气对流顺畅，简朴古雅，老味十足，别具明代紫砂原料气韵。 砂感重而不刮毛，色泽如紫似灰，沉重扎实不妥协，似硬汉风格，十分易于辨识。 冲茗特性：冷酷的外表，蕴藏着火热的心，冲茗热情豪放，醇厚而韵强，香甘温甜，明快果决，壶中英雄也！ 窑温：约1200度C / 收缩比：约13% 。
底槽青（底皂青）：原产于江苏宜兴丁山黄龙，因为产于紫砂最底层，质地特纯，泥质细腻、成色为紫里透红，早年间曾被近代制壶名家广泛使用，现为稀有泥料。矿石中间有不平均分布的青绿色本山绿泥颗粒即俗称“鸡眼”或“猫眼”混合天生，烧成后泥质温润细腻，泥呈紫红中带有金色砂粒状小点，器身显猪肝色，泡养后泥质细腻红润，表面有油质感。一经泡养表面会有温润古朴的感觉，高温窑烧成后表面会有玄色铁质析出，俗称丽人痣。
紫泥：为江苏宜兴黄龙山矿脉所开挖出来的紫砂原矿提练而成， 当时因矿脉里铁质成份较高、所出产的茶壶会产生火疵、小熔点，泥料内所含颗粒较大，结构松散，器身显著成双气孔结构。特殊的双重气孔结构赋予宜兴紫砂茶壶传温快、保温强、利于泡茶时保持水的温度和茶的色香味等特点
黑铁砂：为早期最常见通用泥料之一；为黄龙山原矿提练再加入锰而成，当时因矿脉里铁质成份较高、所出产的茶壶会产生火疵、小熔点，新壶初用砂土气重，茶汤略现砂气，经使用壶身展现出灰黑，泡养一段时间后则显深褐偏黑。目前市场上这种泥料优少劣多。 紫茄泥：光彩温润，泥中少有的精品。泥黏性好，含石英、云母、铁量高，在黄龙山脉紫砂中挑选提炼出来的特殊紫砂泥矿，成品泥色如老茄深紫，泡养后略略显黑里透红，现在真正的紫茄泥已经难得少有了，多为紫蓝色或是偏紫黑的调色泥或是拼紫仿制的颜色。 拼紫泥：是用不同泥调配而成，简称"拼紫泥"也称调和泥为较常用的紫砂泥料，烧成后有多种颜色，在市场接受接受度很高的泥料，但现在的拼紫泥，相对优者少，普通或泥质较差的较多。
净水泥：为原矿紫砂泥，赤铁矿、云母多早期较常见的泥料，因泥质内杂技较其它泥料相对较少，成型及上窑受火不乱，故早期被广泛使用，俗称红紫砂或红净水，成色温顺红润。现在原矿的优质净水泥存世较少，玩家通常所说的老净水多指这种泥。
铁星泥：此泥料在早期做壶使用较多深紫色、光彩温润矿中极品。泥性佳，含石英、云母、赤铁矿的含量特别多，所出产的茶壶会产生非常密集的小熔点，器身显著成双气孔结构，常常冲泡使用，渐露锋芒，质感极强，如常年使用的老铁器一般。
细黑星泥：此泥料在早期做壶使用较多，浅棕色含细玄色颗粒、光彩温润。泥含石英、云母、赤铁矿的含量特别多，所出产的茶壶会产生非常密集的小熔点，器身显著成双气孔结构养成后变化很大呈深棕或棕玄色。
绿泥类：
本山绿泥：古名“梨皮泥”。矿土呈淡绿色层片状，烧成陶后现梨皮冻色（米黄色）。产于黄龙山岩层与紫泥共生矿层中，仅数厘米厚，位紫泥上层与岩板间，俗称“龙筋”。其矿物组成为水云母、高岭石、石英及少量的铁氧化物。因大多夹杂在紫泥层，或是与紫泥共生，故实际采掘量极少，且不易制作大件产品，仅作小件产品和作“化妆土”，加入适量作色剂可变化成个色装饰泥。纯粹的本山绿泥无法单独成器，即便烧成时间一久也会泛起表面龟裂。
墨 绿 泥 ：紫砂泥色配比之一。将着色金属氧化物氧化钴、氧化锰，加入本山绿泥中配制而成的一种紫砂色泥。经烧成后， 呈深绿色至墨绿色，是人工配制为数不多的紫砂色泥之一。墨绿泥呈色的深浅，随氧化钴、氧化锰加入量的多少而定。窑温：约1150度C / 收缩比：约15%
段泥：早期最常见通用之泥料，为江苏宜兴黄龙山本山绿泥与紫泥结合部门的共生矿。泥料内所含颗粒较大结构松散，器身或成显著成双气孔结构。如烧制时窑炉温度较低，则段泥通常会"吐黑"。烧成后，成品会因泥料里本山绿泥的成分的多少而会呈现出土黄到淡黄色。因泥料颗粒较大，故感觉质地古朴，养成后表面似有蜡质感。
百麻子段泥：色与本山绿泥相似，质地粗。位于紫泥上层，且杂质较多，须经由提拣方可适用，成品因窑温高低会呈现出深或浅褐色与深黄混杂的颜色，成器感觉润度较差，但透气性较好。
红麻子段泥：色似紫泥，质地粗。位于紫泥上层，间夹星点麻子绿泥，成陶后呈桃红色夹杂米黄或是土黄色。
降坡泥：宜兴鼎蜀镇在修建陶都路是穿越黄龙山和青龙山之间山岗处发掘的紫砂陶土。宜兴当地人发音为“岗坡泥”，因宜兴话中“岗”与“降”发音相似，故大家习惯称之为“降坡泥”。因处青龙山矿带，故泥料内碳酸钙质含量丰硕，烧成矿料烧成品光彩相对感觉较为润泽滋润，但同时成品较脆易碰缺。甚至发生“惊裂”现象。因此对待“降破坭”矿的选料要求比较高。降坡泥中只有不到三成是较好的泥料。很多人以为降坡泥是红里泛黄，实在是错的，降坡泥的颜色由泛红到黄绿色之间有十几种颜色，因含有部分本山绿泥，故常把它归在段泥一类。
白泥：呈白色，微泛绿，成陶后呈白色，生产于宜兴大潮山（洑东），原为日用陶所用原料，取其精细之泥为原料，加入金属氧化物后制成各种色泥或做化妆土用。
红泥类：

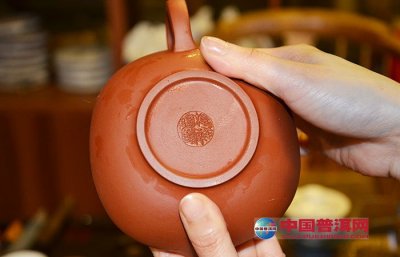

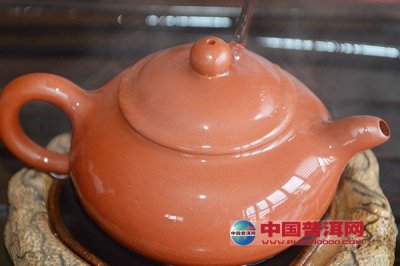

俗称“朱泥”、“朱砂泥”、“石黄泥”。因其成陶后，色似“朱砂红”故名。产于宜兴任墅赵庄山，嫩泥矿层底部，质坚如石，其含铁量高，产量甚稀。矿土外观呈砖红夹层，以黏土为主的粉砂岩土，可单独成陶。红泥收缩率大，烧成温度在1080℃左右，常制小件器物。七十年代中期，此种红泥甚缺，既改用川埠红泥加嫩泥替换，矿土呈土黄色，石质坚硬，成陶与其相似，八十年代以洑东红泥制壶，其玻璃相重，烧成温度在1050℃左右，成陶后色朱红，声脆亮。
赵庄山（石黄）朱泥：在宜兴任墅赵庄山（西山矿区）大黄石与大黄石之间的夹层内所开采出来的嫩泥属红泥类，因其石黄含量较高故常叫石黄嫩泥，泥矿呈土黄色，烧成后颜色呈桔黄透红色，养后显黄里透红。成器后表面相对细细腻光润，表面略有较淡的细皱。因收缩偏大，故难成大件，故以200CC以下的小壶较多。
小煤窑朱泥：由宜兴市洑东乡西面，在任途村与红卫村交介处小煤窑矿区，所开采的夹层嫩泥，氧化铁含量高，经由窑烧后成品偏红色，泥质细腻密度高、高结晶；表面光滑细腻，略有较淡细皱或。因收缩比较大，故以200CC以下小壶较多
兰山朱泥：又称小红泥，宜兴市洑东乡东面的矿区所开采的嫩泥，因含大量的氧化铁经由窑烧会变成朱红色(又称小红泥)，泥质细腻密度高高结晶跟一般红泥含矿量不同泥质较多，故常被认成朱泥，但实际收缩较朱泥小又大于一般红泥。相对容易出容量较大的壶。
黄龙山朱泥：产于黄龙山的嫩泥矿，近代用来做朱泥壶的原料，与其它矿原不同，黄龙山朱泥矿含砂重，故常有人用其来做仿古朱泥。不外黄龙山朱泥中的朱泥当中泥经质上层的只有不到三成。
红泥：也叫大红泥，在早期是最常用之泥料，为江苏宜兴黄龙山红泥原矿提练而成；当时因矿脉里铁质成份较高、所出产的茶壶会产生火疵、小熔点，新壶初用，茶汤略现砂气，经使用壶身展现出朱红，泡茶日久则泛起如朱泥般的大红色。
红皮龙：又叫野山红泥，也有人称棕红泥。近年使用较多，也是目前黄龙山被盗取的泥矿里最多的。含赤铁矿较多，烧成后泥色呈棕红色，内有黄色颗粒矿砂点，颜色温润，轻易泡养，故常被人误以为早期净水泥或是现在相对较差的底槽净水泥。
黑泥类
乌泥：含锰铁量较高的真正乌泥，烧成后的色泽成乌黑色。
(责任编辑：润生)
