朱泥是属于紫砂红泥中的一种泥，朱泥是红泥中之精品、因主要成份为红泥（含铁量极高）、又产在嫩泥矿之下层、又称“未触风曰之石骨”，石骨的意思就是未完全风化的土块，质坚如顽石，但遇水则自行溃散。目前朱泥矿是明显减少了。但有一原则不变，只要有红泥，朱泥则不灭。
朱泥一般来说分三种：红中略带黄；2、黄中略带红；3、红中略带紫（高温朱泥）。

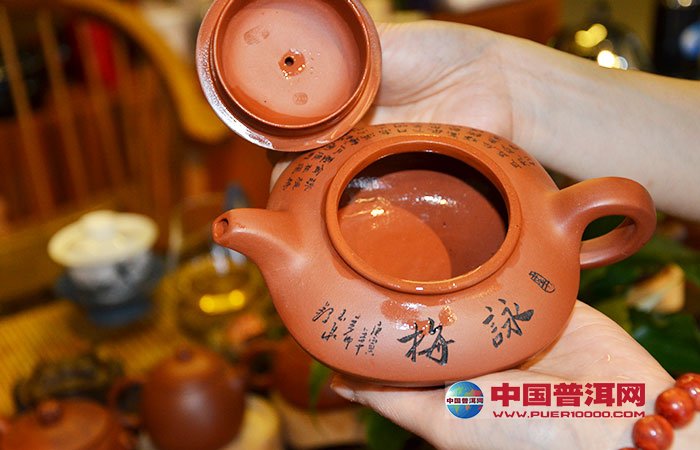

至于优劣问题就需要相当丰富的经验来判断了。养成的效果主要是看“出浆”的速度以及“润”度。朱泥壶与紫砂壶有着本质的不同。从成品分析，朱泥壶的结晶度比紫砂红泥高出许多，烧成收缩率也比紫砂红泥高出80%以上（朱泥18--27%，紫砂红泥10--13%）由于收缩率大，使朱泥壶在烧成后壶体表面产生出或多或少的皱折，这些皱折在经久使用后，又只能看到而手却感觉不到，所以在玩壶高手中有“无皱不成朱”的说法。
由于泥性的不同，在预热烘干、高温、冷却这一烧制过程中，朱泥和紫砂红泥在任何一阶段中的处理方式都有所不同。首先，烧制温度不同，朱泥1000--1040度，紫砂红泥1100--1200度；其次，预热烘干时间必须比紫砂红泥长，因为朱泥的密度高、气孔小水分不易散发，只能用时间克服这个问题；甚至在高温带，时间也要拉长并缓慢升温，因为朱泥在烧成结晶过程中比较活跃，特别在最高温时特别烈，这是高结晶度泥质的特性；第三，朱泥的冷却过程也必须十分缓慢，否则极易炸裂。朱泥壶从泥料制作到烧制成型，成品率大约只有60%左右，这就是连许多制壶名家及成型老手也不愿多做朱泥壶的原因。
纯朱泥和红泥有本质的区别：
1、两者的原矿不同。红泥是“五色土”里面普通的泥料，而纯朱泥的原矿是石黄石。
2、两者的收缩比不同。红泥的收缩比是14%左右，而纯朱泥的收缩比是30%左右。
3、两者的窑温不同。红泥的窑温是1100℃，而纯朱泥的窑温是1080℃。
4、两者的色泽、质感不同。红泥：光洁明亮，红中略带一点橙色。纯朱泥：朱红略泛橘光，温润透明质感很好。
