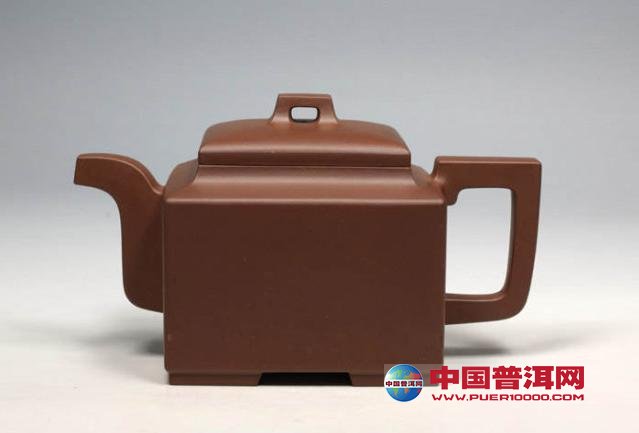

紫砂壶方器中，以四方形器为最多，常见的四方形器有方斗壶、升方壶、高方壶、扁方壶。此种类型，虽为方器，亦有变化，但每条边线均为直线，面为平面。这是方壶的最基本造型。四方形器中，四边为曲线或阴或阳之变化，形体对称，构成了四方壶的另一种变化。方器紫砂壶因为形状的特殊，制作工艺也非常特殊。
　　紫砂壶方器难做的五个原因
　　紫砂方货的成型制作方法，大体分为二种。一种传统的手工镶接法，一种是模具成型。全手工镶接就是用泥片镶接，模具成型主要是壶身的档坯及附件的印制。本人认为高档的工艺壶应该采用传统的手工镶接法。因为手工镶接成的制品，气度饱满、挺拔有力。而挡坯成型的就显得力度不足。可以说方器紫砂壶制作起来难度是非常大的，难么究竟难在哪里呢？
　　1.角线的处理：
　　一般形容方壶的词汇总是刚劲、挺拔、端庄大度、规整有力，就像是一个充溢阳刚之气的男子汉。而方壶的角的处理 是表现茶壶气度 的首要 因素。我曾经把角的处理比为烹调的的运用，就像锐角与钝角法以人的感到 是截然不同的。一个造型，为根据设计构思的意图，抉择 角的处理。锐角一般表现 清秀、利落;钝角则是淳厚 稳健。有人觉得，钝角或圆角失去了方壶专有的韵味，这是一种曲解，寓圆于方则别有情趣。手工成型的圆角其实要比锐角难做，而且非经验老到者是做不出大的淳厚的圆角的，这是我的领会。至于有的角峰利无比，有的角上挟出面，这是因各人的嗜好 而作，不能强求一致。
　　2.口盖最难做：
　　选壶都要挑选口盖平整，调转紧密的茶壶。方壶有长方、四方、六方、八方等几种根基形状。盖头大致分为嵌盖、压盖，又有平盖、虚盖等差别 。依我的领会 而言：八方、四方壶盖比六方，长方壶盖难做，而嵌盖要比压盖容易一点。与圆壶相比，方壶口盖的变形要大得多。压缩时嘴把的拉力共性，在制作 时方壶与圆壶也有明显 的不同，圆壶以圆心为中心，应用 工具时无头尾之分，用力对比 能够达到 均匀。可是制作方壶在应用工具时，必定有开端 收尾，然后再换一面的次序 。有力就较难维持一样用力不匀，实际也是变形的一个因素。做壶盖、盖片、虚片、子口(唇)相互之间软硬搭配必然要控制好。而这个软硬关系，并非一成不变，又没有明确的标准，全凭手感及经验。嵌盖与压盖不一样，因盖内结构 区别，也必须 有不同的处理法子，稍有漠视，就要变形。就是在焙烧时，由于口盖过紧，阴碍了口及盖的自体压缩，也会变形，要想做好把口盖紧密又平整，且不加整修的茶壶，其实是很难的。所以就难免会有口部及盖头有窑外整修的痕迹，现在有的为了打消窑外整修的痕迹，采纳再焙烧，窑场上有句俗话：「火里求财」，往往整修痕迹打消了，而别的问题又出现了。诸如起泡、落渣、铁质甚至开裂等。
　　3.平口面的下陷：
　　在宜兴紫砂壶中，无论圆壶还是方壶，采纳 平口面嵌盖做法的还是对比 常见。但是有的作品看起来口平面下陷，这是由于视力错觉的原因，平的看起来下陷，真的看起来凹进，制作 方壶就必须 把视力错觉考虑 进去。平口面下陷，首要原因是没有用好赞助 工具。我们称它为瓢只。在制作 历程 中，少不了拍打。在拍打底部时，口部没有用瓢只垫好，那原本 就饱满 的口部就会与转盘一样平。凹陷下去以后，就不会鼓起来。圆壶也是同样道理。
　　4.镶接或堆砌的痕迹：
　　镶接及堆砌，稀泥是黏合剂。镶接成角的痕迹，锐角的器皿不容易看出。钝角、大圆角的就容易出现，这是因为泥片在合拢时有的空隙相对较大。而这个空隙部位又只能用稀泥补充 。虽然在制作时，要用力的夹、拍，但泥片与稀泥的颗粒紧密度不一样，经过焙烧后，总会有一点痕迹。泥片堆砌的痕迹也是如此。譬如身筒齐平的假底及准片，就会有这种情况 。为了减少堆砌的痕迹，尽可能采纳泥片内嵌的法子。但是并非所有造型都可内嵌，所以无论老壶或新壶都有这种现象。而且有这样一个规律，泥料越细，痕迹越明显。当然，壶身与堆砌上去泥片的软硬不和，也是一种原因。
　　5.灰爆与杂质：
　　灰爆或称爆砂，一般在调砂或铺砂作品上出现。因为砂粒是选用紫砂原料较硬的本山绿泥矿土，经粉碎加工而成的。如果在加工历程 中，混进了一小块石灰石，经过粉碎就成了几百几千颗小粒子，肉眼根本分手不出(摊晒原料的场地是水泥地极易混进)。石灰石经过高温成了石灰，当它吸收了必然的水份就膨胀，形成了灰爆。杂质，一般是指铁质及其它混入泥料中的杂物，甚至渺小到笔毛、头发。经过焙烧才会裸露。其中铁质较为常见，铁质分两种，一种是原料加工机会械的磨损，虽经吸铁程序但未除尽。一种是矿土本身含有的。如红泥，含铁量原本 就较高，矿土的外面附有一层铁锈样的物质 ，如果在练泥前没有消除 洁净 ，就带进泥料中，经过焙烧就成了小黑点。这些在制作 历程 中都是极难创造的。非要经过焙烧，甚至应用了一段光阴后，它才珊珊迟来，给作品留下一点遗憾。
