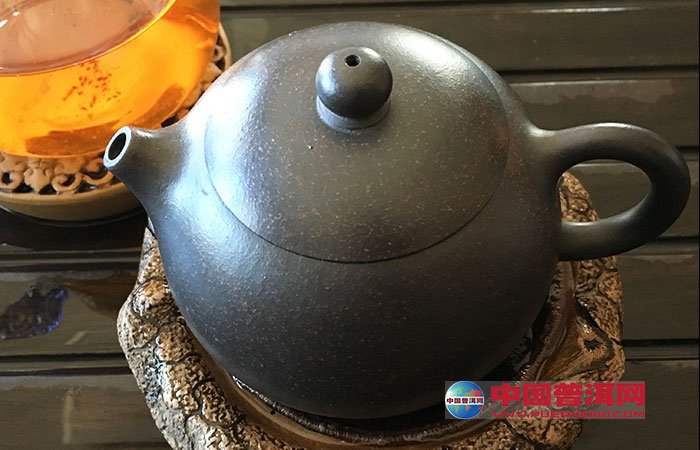

劣质壶的原料往往是沙锅泥、花瓶等低档泥料，它的颜色油亮，呆板，打碎后可以明显看出里外层的颜色不同。这类壶的价格往往在几元到几十元之间，基本没有收藏价值。真正的紫砂壶所选用的泥料是产于宜兴丁蜀镇的紫砂泥。紫砂泥是宜兴得天独厚的原料，它在成分上具备了制陶所必须的化学组成及矿物组成。从显微镜观察发现，紫砂泥主要矿物为石英、粘土、云母和赤铁矿。这些矿物的颗粒组成，使紫泥具备了可塑性好、生坯强度高、干燥收缩小等良好的工艺性能。由于紫砂壶坯体不施釉，所以烧成后仍有较大的吸水率和气孔率。据测定紫砂茶壶的吸水率在1.6％-7.05％之间。因此，制成品具有良好的吸附气体性能和透气性能，用之泡茶色、香、味均好。
砂壶断代有迹可寻
紫砂名壶怎样来断代历来都是个难点，因为有关紫砂器的著述和文献比较稀少，加之近年来的地下考古发现有明确纪年墓的器物少之又少，所以给紫砂器的断代带来一定的困难。还有一点就是历代的名家作品仿制较多，特别是民国初年，几乎所有紫砂界的高手都被聘往上海，对历代名家作品进行精心仿制，烧制出了难以统计的仿名家款作品。这些仿品水平极高，与原作相比达到可以乱真的地步，这部分作品现遗存至今，给今天的断代工作带来了一定的困难。尽管在鉴定方面困难重重，但是仔细分辨，还是有踪迹可寻的。
经专家学者的努力研究，同时也结合近年来地下出土文物的印证，基本上可以根据砂质、颜色、加工手法、造型等诸多方面综合分析出作品的大致年代，不会有很大的差距。现将其总结的断代方法介绍如下：
造型。紫砂壶的造型明代的式样较少，多为圆形、筋纹形。壶体偏大多提梁，有硬提软提之分，无足宽平底，光素而少华丽，更加贴近百姓生活。清代初期砂壶造型多以自然形和几何形为主。另外一些民间实用型壶类壶型小、流短、小耳柄、形制小巧玲珑；清末及民国初期的砂壶造型、款识增多，附加的装饰也多，多以仿古代名家为主，在形式上没有太大的创新。
胎质。明代时期紫砂使用的泥料内含颗粒状粗砂，给人的感觉比较粗糙，由于多是墓葬出土物，胎体吸收了地下的水湿气，使得壶体表面失光；明末清初泥料仍较粗糙，大多含有闪亮的云母，胎壁也较厚实。清代泥料澄炼工艺总体有所提高，出现了紫砂细泥。清中期制作的壶胎骨坚致，色泽温润，晚期泥质仍坚致但色泽不如中期温润显得干枯。另外，从泥色上也有区别。明代的泥色多紫色、红色，而清代的泥色则较多，除了以上两种外，还多见一种在紫砂泥中夹有梨皮似小点的紫砂，称为梨花点或桂花沙。民国以后，紫砂的色彩多了起来，如墨绿、黑色等。而现代的紫砂器讲究原料与颜色造型一致，如仿青铜器造型，就用仿古铜颜色的泥砂制作。紫砂壶由于经常把玩摩擦，久而久之，就会有一层光亮面，俗称包浆。这也是我们鉴别工作当中鉴别时代远近的一种辅助手段。
制作工艺。明代创始期的壶是以捏制为主，壶内胎往往有掏空时捏按的指纹。到了晚明的时候，时大彬创造了木模制壶方法，壶内壁不见指纹，但有竹刀刮削的痕迹，在柄与壶身、流与壶身相接触往往比较粗糙，有时为了美化接痕而贴上柿蒂形泥片而成为最早的附加装饰。盖与钮的相接触有时也会这样处理。由于明代不单独烧壶，反将壶放在同窑的缸中套烧，所以经常有缸瓮飞洒的釉泪沾在壶体表面，有的砂壶还因受到火的原因凸起气泡，使表面凸凹不平，壶的内壁也薄厚不一。在很多情况下，由于温度不够，砂壶不能完全烧结，所以其胎质较为疏松。清代的紫砂壶一般采用打泥片，再将泥片镶接而成，所以壶胎厚薄比较均匀，制作也比较精细，其壶底多有放射状痕迹。清早期的壶嘴为单孔，晚期为多孔，清中期以前的壶均为手制，到了清末就有用模制或轳辘成型的工艺。到了近现代则采用注浆成型，壶身略加修饰就极为光润，而此时期的砂制细如膏泥，器物的里外极其规整，当然手感也极好。
款识和铭刻。紫砂制品上的款识和铭刻是指刻、印、划在砂壶表面起装饰作用的文字，用以表明它产生的年代、制作者和使用者等诸多因素，这同样是断代认识上应当借鉴的依据之一。不同的时代刻款铭字的部位和方法都有所不同。在书体上，明代都为楷书，到了清代早期楷书、篆书并用，而后期则以篆书为主。
(责任编辑：大润大品)
