一、镶嵌和包锡
从有些传统的清代、民国的紫砂壶上，我们不难发现金、银、铜、铁、锡、玉在残壶的身上等有着千变万化的妙用。如果紫砂壶的嘴、身、把、底出现小碰伤，甚至壶嘴、把断裂可以用镶嵌或者包锡的方法修补。如果修补得好的话，不但对紫砂壶的使用没有影响，对壶的美观也没有很大影响，甚至在一定程度上还能提升紫砂壶本身的艺术性，给人展现一种残缺美。
紫砂壶的装饰本身就有镶金边、包锡、包铜等手法。
镶金边：镶金边是在壶的口沿、嘴的流口、底的边缘、盖的周边及纽等部位，以黄金薄片包镶(也有用铜片包镶)，富丽堂皇。
包锡：包锡就是锡包玉壶，这是朱坚所创制，壶外周以锡片包裹，再在锡包上刻画诗文绘画，嘴口、盖纽及把均以玉镶接。高雅别致，不失为一种有特色的装饰方法，可惜其技法后来失传，但锡对人体有害，不建议泡茶使用。

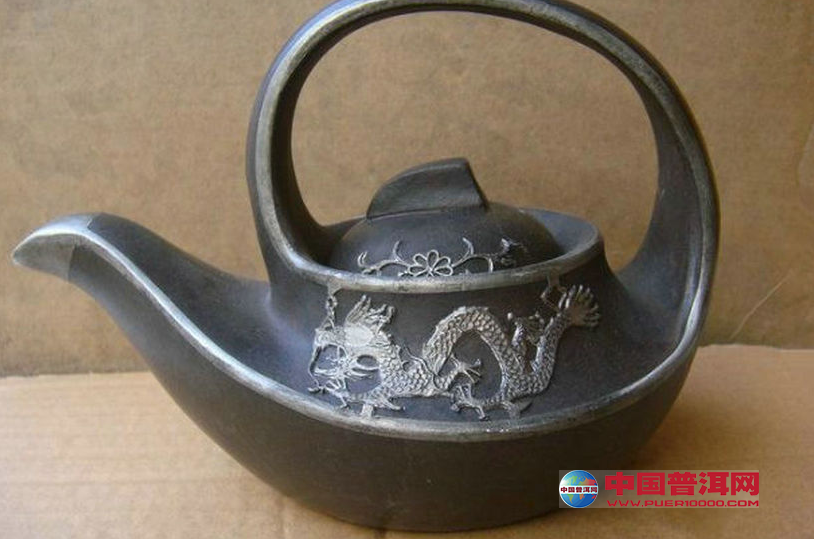

包铜：包铜是将整个紫砂壶壶身，以透雕有纹样的铜片包裹起来，纹样有蝙幅、龙、寿字等，同时壶口沿、盖周边也用铜片包镶，这类装饰的紫砂壶多为软提梁。这时候如果这些部位出现破损，使用以上方法，不但于紫砂壶的整体效果影响不大，许多经过修补和修饰过的紫砂壶呈现出来的是另一种味道的华贵。如果能重拾这项技艺，经过一些演变和改造后，用于紫砂壶的装饰上，或许能设计和塑造出别样风味的紫砂壶。
这种修复方式成本相对较低，在千元左右，比较适合紫砂壶的小伤，修复效果给人展示残缺美，增加壶的艺术性。
二、锔
“锔壶”作为紫砂壶修复或紫砂壶残品复原的一项手工艺，现在不是很多见了。如果紫砂壶壶身的裂痕较长，可以请一些专门修补紫砂壶的专业人员进行锔补，不过在这之前我们要保存好裂壶的碎片，不能经常拿着玩，两个碎片接触会碰掉瓷的，紫砂壶壶盖掉点瓷无所谓，要是壶的话，就算锔好了也会漏水。要锔的紫砂壶有缺瓷的地方，或者碎片很小无法在其上打眼的，都要用火漆固定防漏。假如你的爱壶不小心碎了，不要丢弃，每一个碎片都要找到，锔匠会用火漆黏上。
壶裂纹了，最好在裂纹的地方锔上，以免受力裂纹延长。壶盖碎了，找不到锔匠，可以用火漆黏上，也不影响日后再锔。紫砂壶如果不缺瓷，在锔的时候就不用火漆固定。锔子有很多种规格，“米粒锔子”大小如米，形状如米，“柳叶锔子”比“米粒锔子”长，锔子两端略窄，“菱形锔子”最大，一般锔大型瓷器用，锔紫砂壶用不上。锔紫砂壶是有讲究的，一般1厘米有3个锔钉最为适合，锔钉要根据茶壶的裂纹形态来打制，最小的铜钉只有2毫米，锔钉的大小、排列及钻孔的深浅都有严格的讲究，一般锔匠都有3～4种规格的锔钉，有些紫砂壶的质量不好，壶壁不一样厚，最薄处只有1毫米，钉眼的深度就要控制在0.7毫米，有时可能会被打穿，不过没关系，只要把锔钉的脚加长，在壶内铆上，这样既不漏水，还增加了锔钉的抓力。
紫砂壶是泥土烧成的，脆而易碎，弄碎后形状不一，还经常出现像刀口一样的斜叉断口，为了避开壶壁的最薄的断口，就要增加锔钉的长度。修补古玩或者其他珍贵瓷器，钻眼是不能钻透的，要钻两分留一分，把钻好眼的瓷器拿起来映着灯光一看，可以看出钻好的眼是透光的但又不透气。而留下的一分是保证锔瓷器的铜钉不至于穿透瓷器，这是锔活的规矩，钻的眼比掩口要大，这样在瓷器上掮铜钉的时候，用手锤轻轻一掮，眼内的钉头被掮胀，就永久地固定在瓷器上了。
紫砂壶锔好后，还要用铁末或石灰(石膏或油灰)抹缝，这样是为了增加锔钉的牢固程度和堵一些缺瓷的裂缝，以防漏水，不过只要茶壶没有缺瓷的地方，就不用抹，毕竟铁末和石灰(石膏或油灰)影响茶壶的整体美观。茶壶有一点漏水或渗水，也不用抹石灰，泡上一段时间的茶，茶锈自然就会把渗水的地方堵上，这样茶壶上的裂纹，就会让茶锈加深，反而增加了美感。特别是老紫砂壶，也有人在紫砂壶没有破损的情况下，找专业工匠在壶身上锔小银钉。
老紫砂壶有古韵，而用来锔壶的银钉也有藏银般古朴的味道，两者相得益彰，镶上银钉的老壶更增添了年代感，而且银钉本身的价值也为老紫砂壶添加了贵气。当你把一把新锔的紫砂壶，养到锔子和茶壶融为一体的时候，看到壶上的锔子，不再是独立多余的时候，而就是壶本身一部分的时候，那时的锔钉给紫砂壶所平添的几分古朴，在心中的感觉，别有一番韵味。
现代紫砂壶修补的传统手艺已经很少了，很多时候喜欢的壶破损了却无法找到人来修补只好扔掉，这也与近年手工修补价格高甚至超过了壶本身有关，所以除非很贵重很有收藏价值的紫砂壶，一般不建议对紫砂壶进行修补。若要修补，最好找专业、正规的紫砂壶修补人员来进行，这样才能最大程度地维护壶的使用和美观。当你把一把新锔的紫砂壶，养到锔子和茶壶融为一体的时候，看到壶上的锔子，不再是独立多余的时候，而就是壶本身一部分的时候，那时的锔钉给紫砂壶所平添的几分古朴，在心中的感觉，别有一番韵味。 这种修复方式成本相对也较低，根据需要锔钉的数量决定的，比较适合开裂的紫砂壶，修复效果给人展示残缺美，增加壶的艺术性。
三、粘
这个方法比较常见，可以和大家分享一下基本的步骤。
（１）首先用清水粗洗灰尘，再用牙膏和水洗洁洗油茶垢及,断裂碴口。用刷子、小刀等手工清洗。有些带些紫砂清洗不掉的。可先用漂白粉等溶液浸泡大约两过小时就可以了。对于曾修复过的紫砂壶要进行拆洗重修者.处理的方法是加温或浸入热水中，加少许碱，即能软化拆洗。
（２）根据器物的形状、纹饰、颜色进行试拼编排，用笔写上记号，并计划好粘接的顺序。
（３）粘接修复瓷器粘接剂的选择是关键。由于有些紫砂壶破损严重，对粘接剂的性能要求就高，只有选用粘 接强度高、耐老化力强，而且固化时间适中的粘接剂才能够修复出质量高的紫砂壶。一般选用国产的环氧树脂粘合剂，环氧树脂粘接剂种类很多，随着科学技术的发展，有很多种胶可用于修复紫砂。但选择时要考虑到既无色透明又粘结强度高，而且耐老化，在室温条件下便于操作的树脂胶。目前粘接紫砂壶大多用AAA超能胶，这种胶的优点无色透明，固化速度快，即在AAA胶中加入与釉色相同的颜料涂在断裂处，进行对接。粘接是修复紫砂壶中难度较高的工序，操作时要按照事前定的方案照顾到上下左右，碎的较多的可以从底部开始拈，有些可从口沿开始粘，必须做到每粘一块不能有丝毫的差错。如果一块错位，最后将无法合严。粘接时还要注意不要涂胶太多，要将胶涂在紫砂片中心，合对时一定要加压，并用白布带捆绑好，流出的胶马上用丙酮擦净。
（４）补配对紫砂壶残缺的部位可采用颜色差不多的紫砂粉加AAA胶补配等等，按紫砂壶损坏的程度选择适用的方法。配砂的方法：比如壶的嘴或把，可重按原样复原新烧一个，并做出与原瓷一样的包浆，做旧后在粘接在紫砂艺术品上。
（５）打底子经过粘接的瓷器会留有一条条粘接细缝。要用颜色填平，即为打底于，也叫刮腻子。要选择附着力强的涂料并加上适量的填充料，调制成填补料。然后用小牛角刮刀一层层地刮涂上去，每刮涂一层要等待其干燥后用细水磨砂纸打磨一次直刮涂到细缝填平为止。最好用细砂纸慢慢打磨，打磨到以手触摸接缝处感觉光滑修复出来的紫砂才能以假乱真。
（６）为了提高艺术性，有的时候我们会在粘合处描金或者抹上金粉，让这把壶的残缺美体现的淋漓尽致。这种修复方式成本相对较高，比较适合开裂的紫砂壶，修复效果给人展示残缺美，增加壶的艺术性。
四、文物修复法
文物修复方法我也就了解个大概，因为方法比较高端，师傅们不可能把方法都告诉小编，基本的一个做法是：用牛奶和醋、鸡蛋清相互拌匀之后，再加入生石灰搅拌成石膏装，再对紫砂壶修复。这样的方法比较适合一些已经断开裂开，需要粘贴在一起的紫砂壶。黏合好的时候，记得用微火烘干、使其冷却定型。这种修复方式成本很高，不是几万元以上的壶，小编不推荐，但是修复效果非常好，和原壶一模一样。
(责任编辑：一凡)
