紫砂泥料的炼成介绍如下：

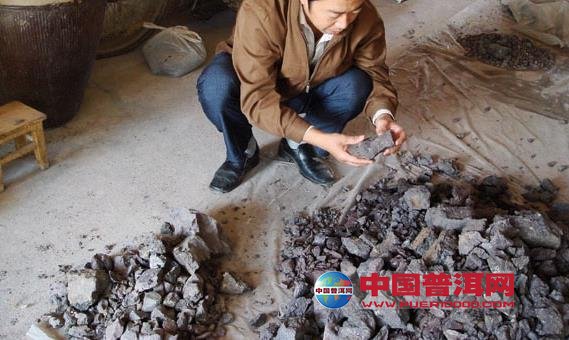

从矿层开挖出来的紫砂泥，俗称“生泥”，泥似块状岩石，堆放在露天，稍事风化，待其松散，然后用锤式破碎机初碎，用轮碾机粉碎，将泥料过60目筛（泥料如太粗，制作时费劲；如太细，制作时则易黏手，并且烧成后收缩率大），湿水后通过真空练泥机捏练，便成为供制坯用的熟泥料。
然而，明清至民国，紫砂泥矿土的开采和加工的设计和方法都很简陋。随着时代的前进和科学技术的发展，紫砂泥的粉碎方法由小磨磨到石轮碾，又由石轮碾到机械加工处理，大大降低了工人的劳动强度，劳动环境也得到了改善。
风化：开采出来的紫砂原料进厂后，要先在露天存放一段时间（3个月以上），任其风吹雨打、日晒冰冻，目的是通过风化，使原料组织碎裂、溶解与氧化。当然，风化期越长越好。经风化后的黏土有以下特点：黏土质地变细，可塑性提高，原料中水分均匀，部分碱金属与碱土金属盐类溶解，耐火度提高。风化后的原料在配料前还要用人工剔除其有害杂质，根据不同制品的质量要求，凭经验用肉眼观察原料的外观色泽来选料。
粉碎：泥料粉碎通常分为粗碎和细碎：粗碎一般在摊晒拼料时以人工击碎，也可以采用颚式破碎机进行；细碎则通常采用轮碾机或笼式粉碎机。而轮碾是利用碾轮和碾盘的相对运动将碾盘上的物料进行反复碾压，同时还起到混合泥料的作用。
过筛：坯料细度要求根据品种而定，一般为40~80目筛。坯料颗粒细，则可塑性提高，干燥强度大，烧成温度可降低，制品的机械强度可提高，但干燥收缩和烧成收缩大，在干燥和烧成过程中易变形和开裂。采用手工加工方法或用石磨磨泥粉的手工制法，细度控制在60目筛左右，湿水后通过真空练泥机练泥，成为供制坯用的熟泥。
陈腐：陈腐又称“困泥”，是将泥料在阴暗潮湿、温暖密闭的小室内堆放一个时期（几天到几个月），让泥料在潮湿而不透风的环境中起系列的物理、化 学变化，这样可以使泥料的性能得到改善，如水分润湿均匀、组织更为致密、可塑性增强、干坯强度及制品的机械强度增加等，从而减少在成型过程和生坯阴干时的 开裂。
练泥：经陈腐的泥料，需经真空练泥脱气、排除泥料中的空气后才能符合成形要求。泥料经真空处理后，坯体更趋致密，空气含量极低，提高了可塑性、结合性和干坯强度，减少了烧后开裂。真空练泥时，加入泥料的水分要适当，加泥速度要均匀——过快会使真空室堵塞，过慢会使泥段脱节而断裂。真空度也要掌握适当，一般为700~740毫米汞柱。
这样，经过开采、风化、粉碎、过筛、陈腐、练泥等繁琐的工序，制作紫砂壶等紫砂陶的砂料就“练”成了。
(责任编辑：润生)
