紫砂印章创作的基本技法介绍，下面就一起来看看吧！

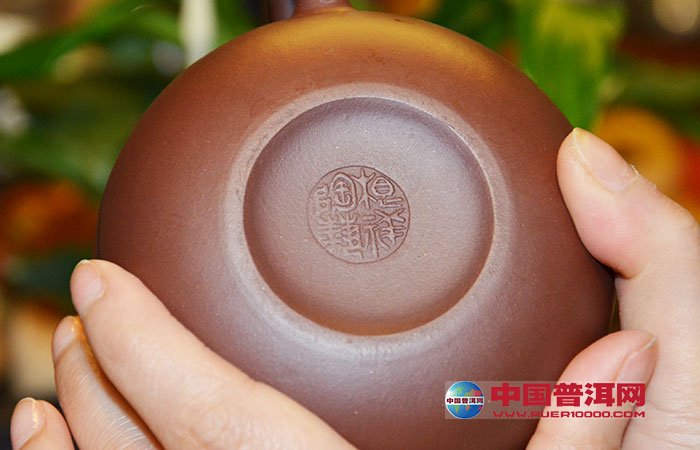

总体上说，紫砂印章较之于石质印章而言，创作的难度要大一些。因为，紫砂印章烧制后硬度很大，根本无法奏刀。篆刻创作必须在紫砂印坯烧制前进行，而烧制前的紫砂印坯质地疏松，不易受刀，如果掌握不好，朱文线条容易断裂，白文线条容易松烂。根据我们的探索，一般有两种方法：一种是生刻，另一种是熟刻。
生刻是指在紫砂印坯上直接进行篆刻，就是待印坯干后，在印面上进行创作。有时为防止线条断裂，也可在泥坯尚未完全干透时进行篆刻，这时泥坯还保持有一定的柔软性，线条不会因为刻刀的冲击而产生崩裂。
熟刻是指先将印章泥坯素烧一遍，然后再进行篆刻。这样可增强泥坯的硬度，使之更便于受刀。素烧时，不同的紫砂泥坯应使用不同的温度，最高温度一般不能超过摄氏900度，超过此温度紫砂就会结晶，则难以奏刀。
紫砂在烧制过程中通常要收缩10%左右，因此，紫砂印章的印面尺寸应以1.5—5公分为宜，印面太小不仅难以布局和下刀，而且在烧制后容易因收缩造成笔划模糊。印面太大会因收缩跨度过大而造成炸坯。5公分以上的印则需要采取特殊工艺，将印坯做成空心并设置排气孔，以防止烧制过程中在窑中爆裂。
无论是生刻还是熟刻，篆刻好的印章需进入窑中或电炉箱中烧制，在摄氏1200度的高温下形成最终的紫砂印章。
(责任编辑：茶小仙)
