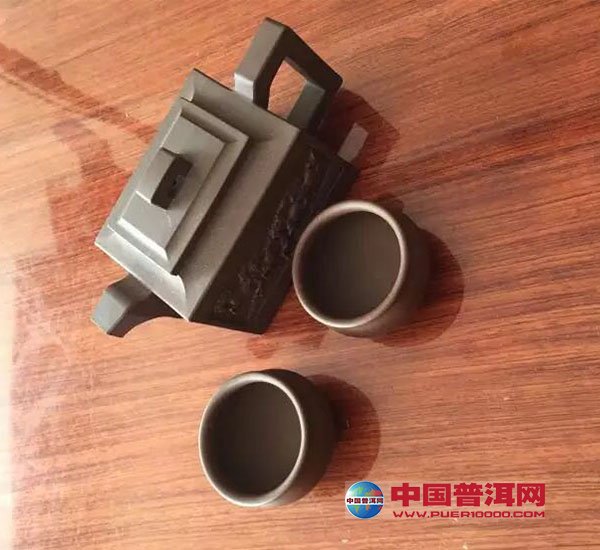

角线的处理
方器的角是表现紫砂壶气度的首要因素。一个造型，要根据设计构思的意图，抉择角的处理。锐角一般表现清秀、利落，钝角则是淳厚稳健。有人觉得，钝角或圆角失去了方器特有的韵味。实在不然，寓圆于方则别有情趣。手工成型的圆角其实要比锐角难做，而且非经验老到者是做不出大的淳厚的圆角的。
口盖最难做
选壶都要挑选口盖平整，调转紧密的茶壶。方器有长方、四方、六方、八方等基本形状。壶盖有嵌盖、压盖，又有平盖、虚盖等差别。八方、四方壶盖比六方、长方壶盖难做，而嵌盖要比压盖容易一点。与圆器相比，方器口盖的变形要大得多。压缩时嘴把的拉力共性，在制作时方器与圆器也有明显的不同。圆器以圆心为中心，应用工具时无头尾之分，用力能够达到均匀。可是制作方器在应用工具时，必定有开端、收尾，用力就较难维持一样，实际也是变形的一个因素。做壶盖、盖片、虚片、子口(唇)相互之间软硬搭配必然要控制好。而这个软硬关系，并非一成不变，又没有明确的标准，全凭手感及经验。嵌盖与压盖不一样，因盖内结构区别，也必须有不同的处理法子，稍有漠视，就要变形。就是在焙烧时，由于口盖过紧，阻碍了口及盖的自体压缩，也会变形。要想做出把口盖紧密又平整，且不加整修的茶壶，其实是很难的，所以就难免会有口部及盖头有窑外整修的痕迹。现在有的为了打消窑外整修的痕迹，再焙烧，可往往整修痕迹没了，别的问题又出现了，诸如起泡、落渣、铁质甚至开裂等。
平口面的下陷
无论圆器还是方器，采纳平口面嵌盖做法的还是比较常见的。但是有的作品看起来口平面下陷，这是由于视力错觉的原因，平的看起来下陷，真的看起来凹进，制作方器时就必须把视力错觉考虑进去。平口面下陷，首要原因是没有用好辅助工具——瓢只。在制作过程中，少不了拍打。在拍打底部时，口部没有用瓢只垫好，那原本就饱满的口部就会与转盘一样平。凹陷下去以后，就不会鼓起来。
镶接或堆砌的痕迹
镶接及堆砌，稀泥是黏合剂。镶接成角的痕迹，锐角的器皿不容易看出。钝角、大圆角的就容易出现，这是因为泥片在合拢时有的空隙相对较大。而这个空隙部位又只能用稀泥补充。虽然在制作时，要用力地夹、拍，但泥片与稀泥的颗粒紧密度不一样，经过焙烧后，总会有一点痕迹。泥片堆砌的痕迹也是如此。如身筒齐平的假底及准片，就会有这种情况。为了减少堆砌的痕迹，尽可能采纳泥片内嵌的法子。但是并非所有造型都可内嵌，所以无论老壶或新壶都有这种现象。而且有这样一个规律：泥料越细，痕迹越明显。此外，壶身与堆砌上去泥片的软硬不和，也是一种原因。
灰爆与杂质
灰爆也称爆砂，一般在调砂或铺砂作品上出现。因为砂粒是选用紫砂原料较硬的本山绿泥矿土，经粉碎加工而成的。如果在加工过程中，混进了一小块石灰石，经过粉碎就成了几百几千颗小粒子，肉眼根本分辨不出(摊晒原料的场地是水泥地极易混进)。石灰石经过高温成了石灰，当它吸收了必需的水份就膨胀，形成了灰爆。杂质，一般是指铁质及其它混入泥料中的杂物，经过焙烧才会裸露，其中铁质较为常见。铁质分两种：一种是原料加工机械的磨损，虽经吸铁程序但未除尽，一种是矿土本身含有的。如红泥含铁量原本就较高，矿土的外面附有一层铁锈样的物质，如果在炼泥前没有除干净，就带进泥料中，经过焙烧就成了小黑点。这些在制作过程中都是极难发现的，非要经过焙烧，甚至用了一段时间后，才显露出来。
(责任编辑：admin)
